浅谈羽毛球馆机电安装要点

发布时间：2012-04-25 16:17:11  阅读：2430次

 双流羽毛球训练基地位于双流体育中心西侧，总建筑面积达3.6万平方米。其包含了三个子项目：专业训练馆约1.7万平方米、全民健身馆约0.8万平方米、运动员公寓及其他配套房约1.1万平方米，室外总平、道路、绿化、停车场等公共工程和附属设施。该训练基地集国家羽毛球队、省羽毛球队的训练、生活、休闲场馆为一体，并配套全民健身馆以供普通民众进行羽毛球运动。作为省体育局下属大型项目，其施工任务艰巨、要求严格，对于一名年轻的施工员，更是一种挑战。

 运动员公寓，作为国家队及省队运动员休息场所，业主要求按照三星级标准建设。因此，面对各系统管、线复杂的安装，项目部进入施工现场后，组织各相关单位对公寓楼复杂的管、线进行了重图，并对各复杂环节进行剖面分析，按不同的标高要求综合排布管线，施工队进入施工现场后，项目管理人员认真的技术交底，要求严格按照预订的标高进行管道、线路安装，并取得了良好的成果。

 羽毛球中心最大的施工难点在于专业训练馆，作为国家羽毛球队及省羽毛球队的训练场地，其专业性要求慎高。就空调系统安装这一环节而言，该系统不但肩负着调整训练馆内的舒适度，而且必须保证送风系统不对羽毛球训练造成影响。

 在羽毛球比赛中，球员除了竞技外对场地内的风向特别注重。风向控制关系到比赛的公平性，对比赛结果有着至关重要的影响。所以，一个国际标准的羽毛球训练馆对室内空调送风有着严格要求。由于羽毛球的重量为4.76~5.5克，遭遇任何不规则的气流，运动轨迹都会被改变。国际羽联对羽毛球场馆的温度以及送风风速都有极高的要求。该羽毛球训练馆屋顶吊顶高度为13.5米，设计要求夏季恒温为25℃，冬季恒温为：24℃，场地上空13.5米高处采用孔板静压箱送风最大程度的减小了风速对羽毛球的影响。如果采用传统常规的散流器或旋流风口点式送风，空调系统出风口正对着训练场，这将严重影响羽毛球的正常运行轨迹，所以，在保证温度舒适和不影响球员比赛的双重标准下，只能是采用特殊的技术，即在网架上空吊装安装2700*3000*400送风孔板静压箱，这样的送风方式既能满足舒适度的要求，又能满足羽毛球球训练对风速的严格要求。为了保证室内空气质量，还在训练场馆送风静压箱中间设置一组2700*1500*400新风送风孔板静压箱，送风孔板静压箱之间的间隙为300mm。该空调系统的回风设置在距地2.0m的两边夹墙送风井道中，即满足了节约能源的要求，又满足了羽毛球训练对风速的严格要求。

 在技术上的问题解决之后，接下来的工作重点就是安装工作。羽毛球训练场馆室内跨度大、空间高，而且设计屋面为异形网架屋面。这对我们的安装工作又是一大挑战：一方面，在网架上安装送风静压箱数量之频繁，且要寻找合适的吊杆安装点位；另一方面，高空安装空调风管及静压箱的安全措施保障工作难度大。

为了做好高空送风风管及孔板静压箱安装的准备，我项目及时与施工现场各单位进行协商，并对图纸进行深化研究设计，以确保正确的安装工序及保证安全、质量、进度。最终，经过大家的协商，且经过设计方同意，由网架专业施工单位在网架连接球处焊接下旋杆，并在同一水平高度（15.000m）焊接成网状槽钢檩条，我施工单位的风管安装在曹钢上方，送风孔板静压箱则吊装在檩条槽钢上。当然，槽钢檩条的设置完全按照我方送风静压箱的安装布局设置，即3000—300—3000 —300……的间距排布。

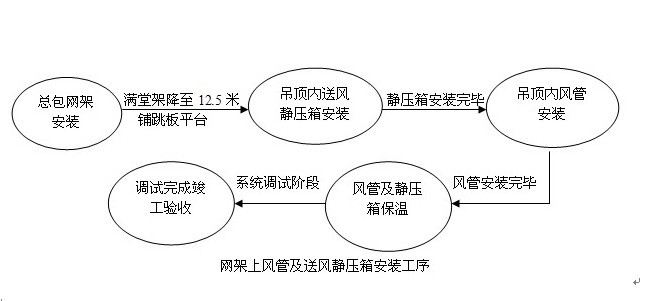

在施工工序上，经过与网架单位密切配合，我单位根据网架施工进度安装送风孔板静压箱。由于网架施工时为满堂架，需在网架槽钢檩条安装完毕后，满堂支架降至12.500m高度，我方施工人员铺上跳板形成工作平台，静压箱的垂直运输采用塔吊运输，卸料平台为土建单位专门搭建。根据现场实际情况，我项目采用先安装静压箱，再安装送风风管的方式。

施工过程中，经过我项目管理人员精心深化设计，原设计为檩条上焊接送风静压箱吊杆改为角钢螺栓连接方式。这种方式即避免了在网架檩条上焊接吊杆的安全隐患，又加强了静压箱安装的可调整型，减小了累计误差对施工质量的影响。

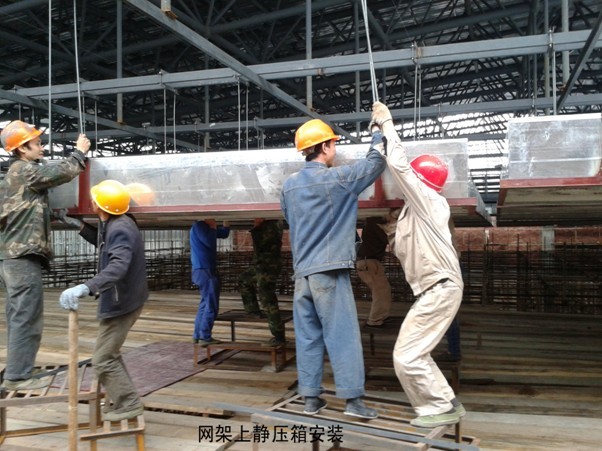

在送风静压箱的安装过程中，由于较好的利用了总包满堂支架搭建的平台，所以不仅满足了施工进度要求，而且施工安全也得到了极大的保障。送风静压箱首先由塔吊送至卸料平台，然后用手推车运至安装位置。由于静压箱较重，采用八人协作安装，四人分抬静压箱、四人禁锢静压箱四吊杆螺栓。在静压箱安装完成之后，吊顶面已经形成了一个工作平台。此时，再在上面安装风管以及风管保温。

如今，施工任务已接近尾声，最有施工难度的送风静压箱安装也已经顺利完成。在施工安全、质量、进度上也得到了业主及监理的肯定。对于我自身积累了丰富的施工经验，由衷的感谢领导的关心及帮助，感谢给予我无数的锻炼机会！
